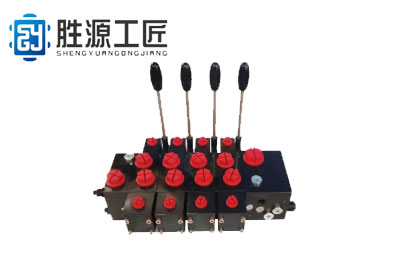

3系列液控+手动应急多路阀
3系列液控+手动应急式负载敏感比例多路阀广泛应用于需要液控手柄及其他液控操作的多种车型及设备,公司已拥有与进口产品所有型号类似产品,也欢迎有特殊需要的新老客户洽谈咨询。
工作压力:Pmax=420bar(6000psi)
流量:Qmax=100L/min(32g/min) Qmin=3L/min
电压:12V DC ;24V DC
产品应用:建筑机械,起重机械,市政车辆,特种车辆,矿山机械,煤矿机械,石油机械,钻探设备等
连接块
多路阀的进油联,其上带压力油进口P 和回油箱接口R,另外还有控制接口LS和测量接口Z、M。
• 按照油源的种类,定量泵和变量泵
• 按照P口和R口的连接螺纹规格,G1/2、G3/4和G1
• 带或者不带先导控制供油
• 带或者不带限压
• 带或者不带泵的电磁卸荷
换向阀
比例方向阀,用三个螺杆(拉杆)固定在连接块与尾板之间,一组最多可装12个换向阀。一般情况下,换向阀联数不超过8联,若换向阀联数等于或多于9联时,建议分为两组多路阀为好。9联以上换向阀时,若系统不能分为两组多路阀,需要配套订购加强型拉杆附件。
• 按照换向阀AB工作油口尺寸,G1/2、G3/4
• 按照换向阀的中位机能和流量大小
• 带或者不带二次限压,N无限压、C型限压、AB型限压
• 按照操纵方式,纯手动、电控、液控、摩擦定位
• 带或者不带辅助功能
尾板
作为组合式多路阀的终端,按带有控制油的内排或外排回油接口T,带或不带附加的LS,以及进油口P、回油口R等特征选型。
• 带有先导控制油回油的内排或外排接口T
• 带或者不带附加的LS进口或泵循环回路的开断
