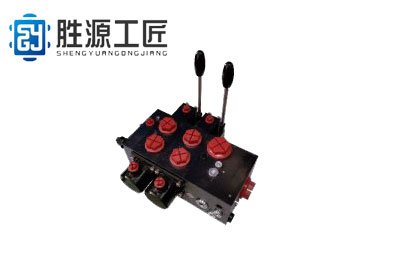

5系列负载敏感比例多路阀

5系列负载敏感比例多路阀

5系列电控+手动应急式负载敏感比例多路阀广泛应用于各式大流量需求的车型及设备，公司已拥有与进口产品所有型号类似产品，此款产品是公司成熟产品已批量投入市场应用，也欢迎有特殊需要的新老客户洽谈咨询。

工作压力：Pmax=420bar(6000psi)

流量：Qmax=210L/min(55g/min) Qmin=3L/min

电压：12V DC ；24V DC

产品应用：建筑机械，起重机械，市政车辆，特种车辆，矿山机械，煤矿机械，石油机械，钻探设备等

连接块

多路阀的进油联，其上带压力油进口P 和回油箱接口R，另外还有控制接口LS和测量接口Z、M。

• 按照油源的种类，定量泵和变量泵

• 按照P口和R口的连接螺纹规格，G1和G1 1/4

• 带或者不带先导控制供油

• 带或者不带限压

• 带或者不带泵的电磁卸荷

换向阀

比例方向阀，用三个螺杆（拉杆）固定在连接块与尾板之间，一组最多可装10个换向阀。一般情况下，换向阀联数不超过8联，若换向阀联数等于或多于9联时，建议分为两组多路阀为好。9联以上换向阀时，若系统不能分为两组多路阀，需要配套订购加强型拉杆附件。

• 按照换向阀的中位机能和流量大小

• 带或者不带二次限压，N无限压、C型限压、AB型限压

• 按照操纵方式，纯手动、电控、液控、摩擦定位

• 带或者不带辅助功能

尾板

作为组合式多路阀的终端，按带有控制油的内排或外排回油接口T，带或不带附加的LS，以及进油口P、回油口R等特征选型。

• 带有先导控制油回油的内排或外排接口T

• 带或者不带附加的LS进口或泵循环回路的开断

5联5系列多路阀用于石油钻井机械

HLPSL6C1C/180-5-52L160/160NN/M

               -52L160/160A166B160N/EA2

               -52H160/160C160N/EA2

               -52L160/160C160X/EA2

               -52L160/160C160X/EA2-E4-G24ex-5m

5系列变量泵系统，安全压力设定为180bar，换向阀均带定差减压阀。L型阀芯中位时P、A、B、R口封闭；H型阀芯中位P口封闭，A、B口与R口沟通。第一联换向阀A、B油口流量均为160L/min，操纵方式为手动摩擦定位；第二联换向阀A、B油口流量均为160L/min，换向阀带AB型二次限压，A油口限压压力为166bar，B油口限压压力为160bar，操纵方式为手动和电比例，比例电磁铁为防爆型电磁铁；第三联换向阀A、B油口流量均为160L/min，操纵方式为手动和电比例，比例电磁铁为防爆型电磁铁；第四、五联换向阀A、B油口流量均为160L/min，带压力引出，操纵方式为手动和电比例，比例电磁铁为防爆型电磁铁。标准尾板，T口不外接。
