3系列电比例多路阀



下载产品手册

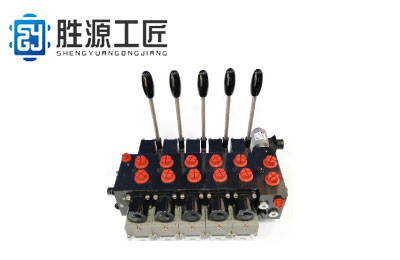

3系列电比例多路阀
3系列电比例多路阀广泛应用于混凝土臂架泵车、随车吊等需要遥控及电比例手柄操作的多种车型及设备,公司已拥有与进口产品所有型号类似产品,此款产品为公司主打,也欢迎有特殊需要的新老客户洽谈咨询。
工作压力:Pmax=420bar(6000psi)
流量:Qmax=100L/min(32g/min) Qmin=3L/min
电压:12V DC ;24V DC
产品应用:建筑机械,起重机械,市政车辆,特种车辆,矿山机械,煤矿机械,石油机械,钻探设备等
连接块
多路阀的进油联,其上带压力油进口P 和回油箱接口R,另外还有控制接口LS和测量接口Z、M。
• 按照油源的种类,定量泵和变量泵
• 按照P口和R口的连接螺纹规格,G1/2、G3/4和G1
• 带或者不带先导控制供油
• 带或者不带限压
• 带或者不带泵的电磁卸荷
换向阀
比例方向阀,用三个螺杆(拉杆)固定在连接块与尾板之间,一组最多可装12个换向阀。一般情况下,换向阀联数不超过8联,若换向阀联数等于或多于9联时,建议分为两组多路阀为好。9联以上换向阀时,若系统不能分为两组多路阀,需要配套订购加强型拉杆附件。
• 按照换向阀AB工作油口尺寸,G1/2、G3/4
• 按照换向阀的中位机能和流量大小
• 带或者不带二次限压,N无限压、C型限压、AB型限压
• 按照操纵方式,纯手动、电控、液控、摩擦定位
• 带或者不带辅助功能
尾板
作为组合式多路阀的终端,按带有控制油的内排或外排回油接口T,带或不带附加的LS,以及进油口P、回油口R等特征选型。
• 带有先导控制油回油的内排或外排接口T
• 带或者不带附加的LS进口或泵循环回路的开断
5联3系列多路阀用于臂架混凝土泵车
HLPSL3C1C/350-3-32H40/40A300B300N/EA2
               -32L40/25NN/EA2
               -32L16/16NN/EA2
               -32L16/16NN/EA2
               -32L16/16C250N/EA2-E1-G24
3系列定量泵系统,安全压力设定为350bar,换向阀均带定差减压阀。L型阀芯中位时P、A、B、R口封闭;H型阀芯中位P口封闭,A、B口与R口沟通。第一联换向阀A、B油口流量均为40L/min,A、B油口限压不超过300bar,第二联换向阀A油口流量为40L/min,B油口流量为25L/min第三、四、五联换向阀A、B油口流量为16L/min,第五联限压不超过250bar。标准尾板,T口外接油箱。
第一联换向阀控制动作:回转
第二联换向阀控制动作:大臂
第三联换向阀控制动作:中臂1
第四联换向阀控制动作:中臂2
第五联换向阀控制动作:小臂
4联3系列多路阀用于臂架混凝土泵车
HLPSL3C1C/350-3-32H40/40A300B300N/EA2
               -32L40/25NN/EA2
               -32L16/16NN/EA2
               -32L16/16C250N/EA2-E1-G24
3系列定量泵系统,安全压力设定为350bar,换向阀均带定差减压阀。L型阀芯中位时P、A、B、R口封闭;H型阀芯中位P口封闭,A、B口与R口沟通。第一联换向阀A、B油口流量均为40L/min,A、B油口限压不超过300bar,第二联换向阀A油口流量为40L/min,B油口流量为25L/min,第三、四联换向阀A、B油口流量为16L/min,第四联限压不超过250bar。标准尾板,T口外接油箱。
第一联换向阀控制动作:回转
第二联换向阀控制动作:大臂
第三联换向阀控制动作:中臂
第四联换向阀控制动作:小臂
